基于Core Animation的KTV歌词视图的平滑实现

KTV歌词视图，只要去过KTV的的朋友一定不会陌生。我们先来看一下最终的效果，再一步步说明唱吧歌词视图的演进。想把事件事情说得清清楚楚的确很难，有很多tricky的地方；另外毕竟不是open source的，只能给大家挑重点分享一下实现的过程和思路。

唱吧6.0歌词视图

歌词视图剖析

一个体验良好的歌词视图，由以下方面组成，这也是我们的设计目标：

  • 有倒计时功能，歌者可以提前作演唱的准备
  • 根据场景的不同，支持多行或者双行显示，为歌者提供演唱的上下文
  • 歌者清晰的了解当前在唱哪一句歌词，我称之为焦点行
  • 焦点行需要染色，并需要精准地作逐字渲染
  • 两句之前使用适当的动画换行过渡
  • 歌词动画平滑不突兀，适应不同节奏的歌曲
  • 根据产品和设计师的要求，灵活地对歌词视图进行字体、颜色调整（1/3/5是绿色，2/4/6是红色，阴历节日是黄色，I’m serious and it’s safe to forget Sunday! Cheers!）

此外我们还需要了解一下歌词信息的结构，大致如下：

1
2
3
4
5
6
7
8
9
10
11
12
@interface Line : NSObject
@property (nonatomic, strong) NSArray *words;
@property (nonatomic, strong) NSString *text;
@property CGFloat start;
@property CGFloat length;
@end

@interface Word : NSObject
@property (nonatomic, strong) NSString *text;
@property CGFloat start;
@property CGFloat length;
@end
  • 一首歌的歌词我们称之为Lyrics
  • Lyrics包含多行，每行我们称之为Line; Line有它的start及length，分别代表时间戳以及长度
  • Line包含多个字，每个字我们称之为Word; Word也有它的start以及length，分别代表时间戳以及长度

了解完这些我们看看如何来渲染焦点行歌词，先看简单直接的方式。

基于Core Graphics的实现

我们知道歌曲的开始时间，也有歌词数据提供时间支持，那么就可以计算出当前歌词视图的状态。对于歌词的焦点行，有两部分状态：

  • 歌者已经演唱的部分，渲染成绿色
  • 歌者待演唱的部分，渲染成白色

我们省略计算的过程，假设已经得出绿色、白色歌词的rect及point，就可以直接渲染了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
@implementation LyricsView
- (void)drawRect:(CGRect)rect {
    // Assume we calcuated them before
    CGRect greenRect;
    CGRect whiteRect
    CGPoint greenPoint;
    CGPoint whitePoint;

    // We have the focus line and font
    Line *line;
    UIFont *font;

    // Render focus line text
    CGContextRef context = UIGraphicsGetCurrentContext();

    CGContextSaveGState(context);
    CGContextClipToRect(context, greenRect);
    [[UIColor greenColor] set];
    [line.text drawAtPoint:greenPoint withFont:font];
    CGContextRestoreGState(context);

    CGContextSaveGState(context);
    CGContextClipToRect(context, whiteRect);
    [[UIColor whiteColor] set];
    [line.text drawAtPoint:whitePoint withFont:font];
    CGContextRestoreGState(context);
}
@end

本质上我们使用了NSString的UIStringDrawing Category搞定了这个事情。既然我们解决了任一时间点的状态，那么把它动起来也很容易：

  • 将这段code snippet放到LyricsView的drawRect中
  • 以60 FPS的频率调用[lyricsView setNeedsDisplay]

一切看起来很直观，但问题来了，这个歌词视图根本跑不到60 FPS（我保证这个效果看起来像癫痫一样儿，v4.9之前就是一直这么癫过来的），即使在目前性能最强的iPhone 5S上。我们来分析一下原因：

  • Core Graphics使用CPU作渲染
  • 这个界面是CPU intensive，需要播放伴奏，还需要录制歌者的声音，甚至需要给声音加“滤镜”
  • 还有对歌者进行实时打分的task及动画
  • 回望过去5年iPhone的硬件发展，GPU的提升也远高于CPU，不能指望短期设备升级解决这个问题

5S上毕竟还可以跑到50FPS，但低端设备的FPS对我来讲是实在是没法接受的。唱吧是线上KTV的应用的用户体验标准，不解决这个问题是说不过去的。既然CPU不给力，那么我们让GPU来做这件事情。

基于Core Animation的实现

14年初的时候，Facebook open source了惊艳的Shimmer。由于跟我设想的实现机制是相同的，直接拖了几百个shimmer view作了一下profile，在4S上都可以达到完美的60FPS。

让我们先理一下思路，看看基于Core Animation的焦点行的视图结构：

1
2
- GreenLineLabel: UILabel
- WhiteLineLabel: UILabel

没错，就是简单的把绿色的UILabel置于白色的之上，剩下的问题就是如何控制绿色的UILabel按我们的时间控制进行部分渲染。

部分渲染就是加一个mask，我们来看一下CALayer的mask property:

1
2
3
4
5
6
7
8
9
10
11
@interface CALayer : NSObject <NSCoding, CAMediaTiming>
/* A layer whose alpha channel is used as a mask to select between the
 * layer's background and the result of compositing the layer's
 * contents with its filtered background. Defaults to nil. When used as
 * a mask the layer's `compositingFilter' and `backgroundFilters'
 * properties are ignored. When setting the mask to a new layer, the
 * new layer must have a nil superlayer, otherwise the behavior is
 * undefined. Nested masks (mask layers with their own masks) are
 * unsupported. */
@property(strong) CALayer *mask;
@end

我们可以知道，mask layer的alpha用来与CALayer的content进行alpha blending，如果alpha为1则content显示，反之不显示。受Shimmer的启发，我们可以对mask作动画，让它从左到右移动到绿色歌词的layer上，并最终与之重合。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
@interface GreenLineLabel: UILabel
@end
@implementation GreenLineLabel {
    CALayer *_maskLayer;
}
- (instance)initWithFrame:(CGRect)frame {
    self = [super initWithFrame:frame];
    if (self) {
        _maskLayer = [CALayer layer];
        _maskLayer.backgroundColor = [[UIColor whiteColor] CGColor];    // Any color, only alpha channel matters
        _maskLayer.anchorPoint = CGPointZero;
        _maskLayer.frame = CGRectOffset(self.frame, -CGRectGetWidth(self.frame), 0);
        self.layer.mask = _maskLayer;
        self.backgroundColor = [UIColor clearColor];
    }
    return self;
}

上面这段代码我们将_maskLayer的anchorPoint设置为CGPointZero，便于后面的动画计算坐标。

下面我们对_maskLayer的position作CAKeyframeAnimation动画，根据歌词数据我们可以算出每个字渲染的时间(keyTimes)和动画总时长(duration)。假设每个字是等宽的，我们可以算出_maskLayer在每一个keyTime的position，也就是values。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
- (void)startAnimation {
    // Assume we calculated keyTimes and values
    NSMutableArray *keyTimes;
    NSMutableArray *values;
    CGFloat duration;
    CAKeyframeAnimation *animation = [CAKeyframeAnimation animationWithKeyPath:@"position"];
    animation.keyTimes = keyTimes;
    animation.values = values;
    animation.duration = duration;
    animation.calculationMode = kCAAnimationLinear;
    animation.fillMode = kCAFillModeForwards;
    animation.removedOnCompletion = NO;
    [_maskLayer addAnimation:animation forKey:@"MaskAnimation"];
}

至此我们完成了基于Core Animation的歌词焦点行染色动画。

写在后面

很抱歉我提供的code snippet不是production ready，歌词动画是一个非常复杂的系统，很难单独抽离出来介绍给大家，所以只能管窥一豹地介绍下。

附小广告一则：唱吧iOS团队诚招iOS工程师，推荐成功即奖励6000元现金或iPhone 6一部，详见这篇blog。

唱吧诚聘iOS开发工程师

公司简介

唱吧（最淘科技有限公司）由陈华Tony创立于2011年。在经历数次pivot，终于找准了手机KTV方向，是国内为数不多的用户过亿的移动互联网公司之一。
Tony作为互联网老兵(酷迅创始人，前阿里高管，搜索专家)，有丰富的管理、产品和技术经验，公司高管层来自酷迅、BAT、苹果等一流公司。
唱吧在2011年曾先后获得蓝驰创投和红杉资本的A、B轮数千万美金风险投资。公司发展迅速，业务稳健，财务健康。

唱吧

团队介绍

唱吧团队有着浓厚的产品和技术氛围，无996加班文化。
作为唱吧员工，每年享受10天带薪病假，5天带薪年假，五险一金齐全。 若有紧急加班可以调休，无考勤，弹性工作制。 自带设备(Macbook)公司给予补贴。
公司员工男女比例为1:1，平均年龄不到30岁，富有朝气。 每年至少两次的全体出游，每月一次的小组TB，每周的幸运饭团。 公司有钢琴房和K歌房，午休或者下班后可以去玩，每周有免费瑜伽课程和篮球比赛。

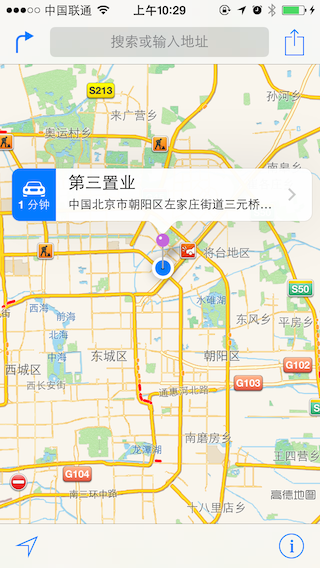

公司目前在三元桥第三置业大厦办公，临近地铁交通方便。
